#EVSE Inteligente

Índice

  1. Características
  2. Configurações
  3. Carregar
  4. Botão e LED
  5. Medidor de energia

===

1. Características

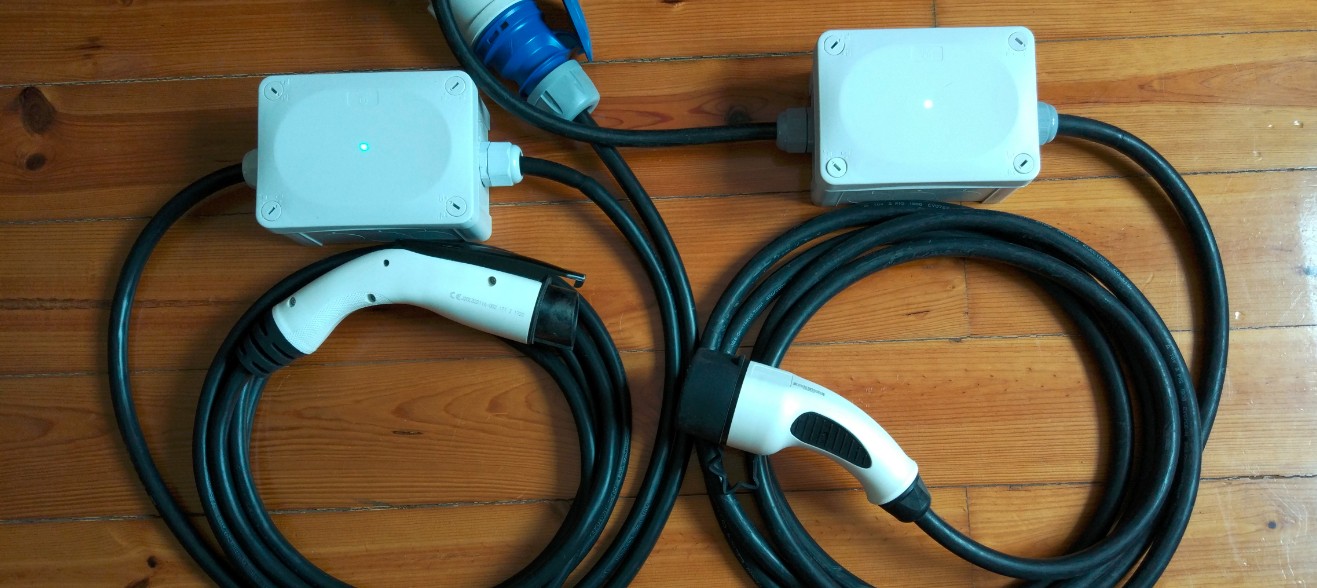

Hardware

Funcionalidades

2. Configurações

Configuração inicial

Quando e EVSE é ligado à tomada pela primeira vez, ou quando é executado um “factory defaults” as credenciais de acesso revertem para os valores originais:

Quando um dispositivo se liga ao EVSE por WiFi recebe um endereço IP através de DHCP. Abrir um navegador de Internet e navegar para o seguinte endereço http://10.1.1.1

Factory Defaults

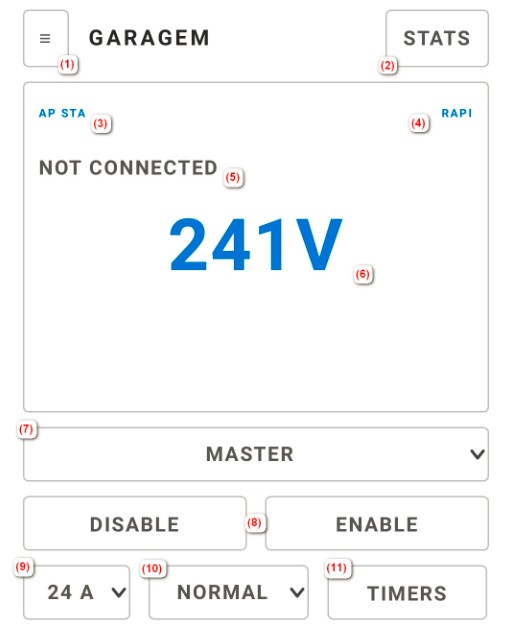

Página inicial

Temporizadores Básicos

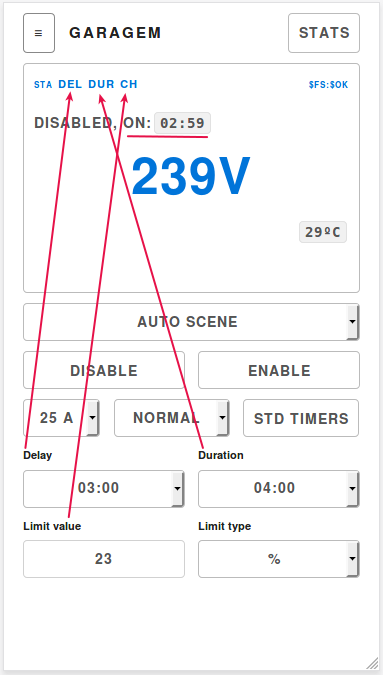

Pressionar em Timers repetidamente até aparecer a secção desejada: TIMERS -> STD TIMERS

No modo STD TIMERS é possível definir os seguintes parâmetros:

Os temporizadores DURATION e LIMIT podem funcionar em simultâneo. São ativados somente quando uma carga é iniciada. Quando um dos temporizadores chega ao fim a carga é terminada e os temporizadores são desconfigurados.

No caso de os temporizadores estarem ativados, aparece no écran a próxima ação do EVSE. No exemplo da figura acima a próxima ação é a de habilitar o EVSE assim que terminar o atraso configurado. Nessa altura o EVSE é habilitado e a carga é iniciada e aparece o tempo e a quantidade de kWh até que a carga termine.

Temporizadores Avançados

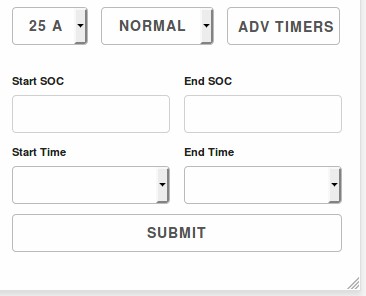

Pressionar em Timers repetidamente até aparecer a secção desejada: TIMERS -> STD TIMERS -> ADV TIMERS

ADV TIMERS: Apenas está disponível quando o EVSE consegue comunicar com um servidor NTP. Esta funcionalidade usa o mesmo conceito dos temporizadores básicos, qualquer parametrização efetuada será traduzida numa combinação de valores DELAY, DURATION, LIMIT

Há várias combinações possíveis, algumas poderão resultar em configurações inválidas:

Definir um End SOC sem um Start SOC é ambíguo e não é considerado. Definir apenas um Start SOC assume automaticamente um End SOC de 100%.

No caso de ser definido um Start Time, é calculado e aplicado automaticamente um DELAY. Adicionalmente se existir um End Time é configurado um DURATION que é a diferença entre o fim da carga e o inicio. Pode ser também definido um par de valores Start SOC e End SOC válido que resulta na respetiva aplicação em % de um LIMIT. Há configurações que podem provocar efeitos indesejados, como por exemplo carregar dos 10% de SOC aos 100% de SOC em 5 minutos. Neste caso o efeito da configuração resulta no EVSE ligado durante 5 minutos apenas.

Se for definido apenas um End Time é calculado um DURATION que consiste no tempo desejado menos o tempo presente. Esta situação apenas produz resultados previsíveis se o veiculo já estiver em carga, uma vez que o valor DURATION apenas está ativo durante uma sessão de carga.

Ao definir um End Time e um um par de valores Start SOC e End SOC válido, o temporizador irá calcular o tempo necessário para carregar o veiculo, tendo em conta o valor de AMPERES configurado na página principal. Com esse valor é possível estimar a hora de inicio, e configurar um DELAY, DURATION e LIMIT automaticamente.

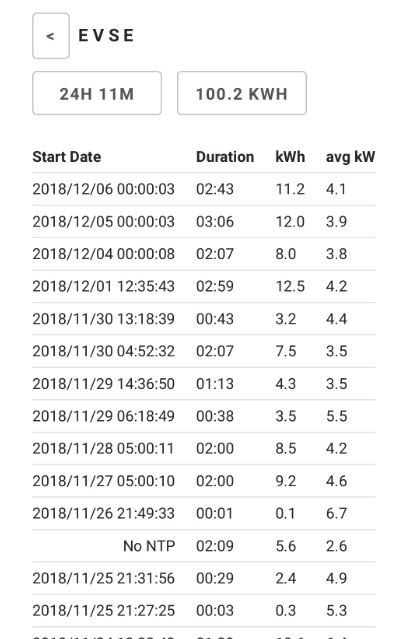

Estatísticas

Cada carga é registada na memoria do EVSE. São registados os seguintes valores:

No topo da página aparecem contadores acumulados de tempo e energia consumida.

No fundo da página aparece a opção de salvar o ficheiro que contém o registo das cargas ou uma opção para entrar no sistema de ficheiros do EVSE para poder editar ou repor o ficheiro.

O ficheiro das cargas do EVSE é chamado de chf.txt, e é um ficheiro com os valores separados por virgulas. É possível editar cargas, adicionar ou apagar entradas de forma a manter um registo coerente do numero de cargas de um determinado veiculo elétrico.

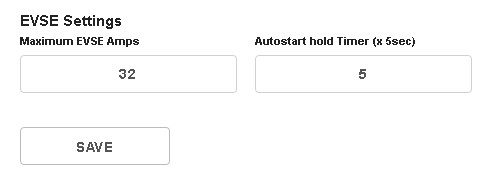

Configuração INFO

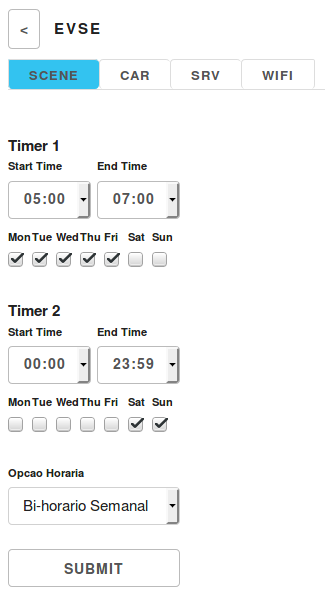

Configuração SCENE

Esta página permite configurar até 2 temporizadores independentes dentro dos quais o EVSE fica habilitado a carregar. Fora destes horários o EVSE permanece desabilitado. A ativação desta funcionalidade é feita na pagina principal selecionando a cena Auto Scene.

A opção horária contratada da instalação é definida em Opção Horária e é usada na cena Auto Bi-Horário.

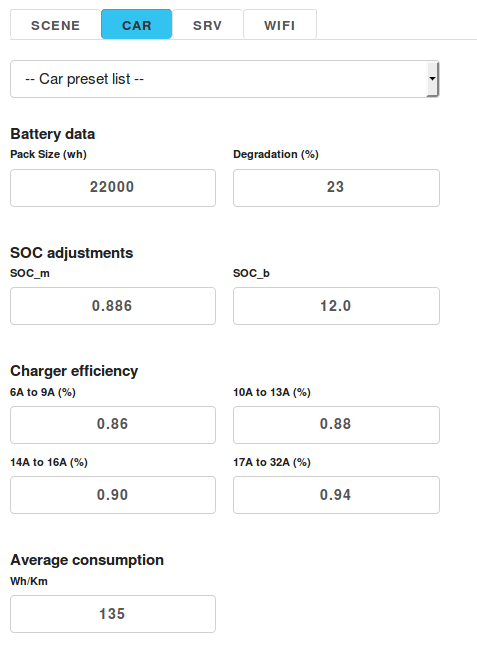

Configuração CAR

Estão pré-configurados alguns valores típicos de capacidade útil de alguns veículos elétricos que podem ser selecionados da lista no topo da página.

Quanto mais reais forem estes valores, mais aproximado é o resultado dos temporizadores avançados

Existem mais 2 parâmetros que podem ser configurados nesta página:

Configuração SRV

Emoncms

Exemplo de um servidor instalado localmente em http://192.168.0.1/emoncms

O nome do node no Emoncms é derivado do Nome do EVSE definido na secção Configuração WIFI

MQTT

Exemplo:

O EVSE subscreve o tópico evse/garagem/to e publica dados em evse/garagem/from. Adicionalmente regista uma mensagem de LastWill em client/garagem publica nesse tópico uma mensagem persistente com o IP do EVSE.

eNode

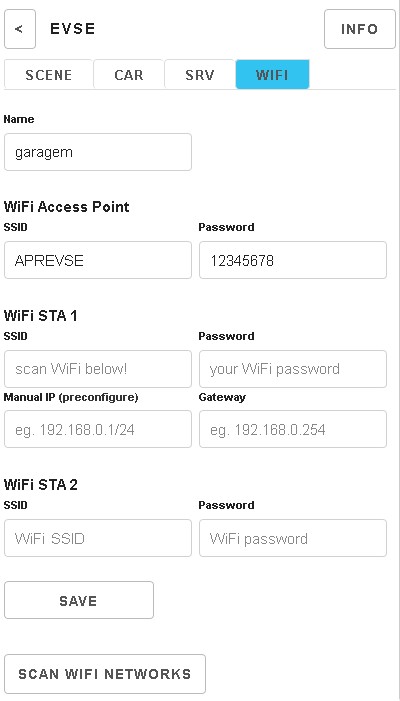

Configuração WIFI

Parâmetros configuráveis:

3. Carregar

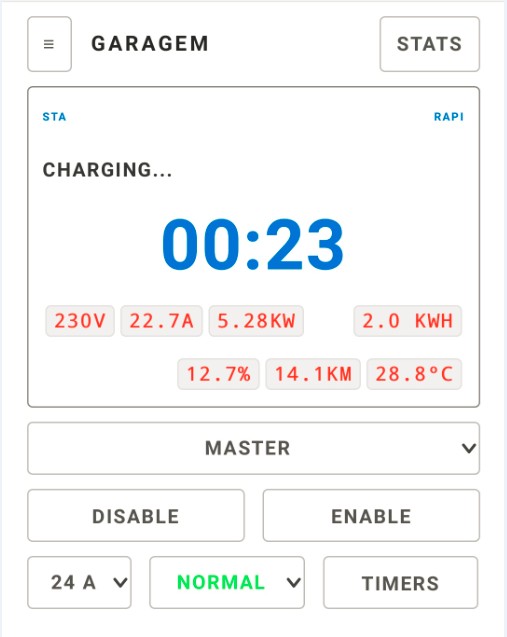

Quando o EVSE está a carregar, aparecem linhas adicionais com as seguintes estatísticas:

Quando existe um medidor de energia eNode na instalação ligado à mesma rede que o EVSE e se estiver definido nas configurações o EVSE estabelece comunicação com o medidor de energia. Se a ultima mensagem recebida do medidor de energia tiver sido recebida há menos de 10 segundos, o Seletor de Modos de carga do EVSE passa a verde. Caso contrário fica vermelho.

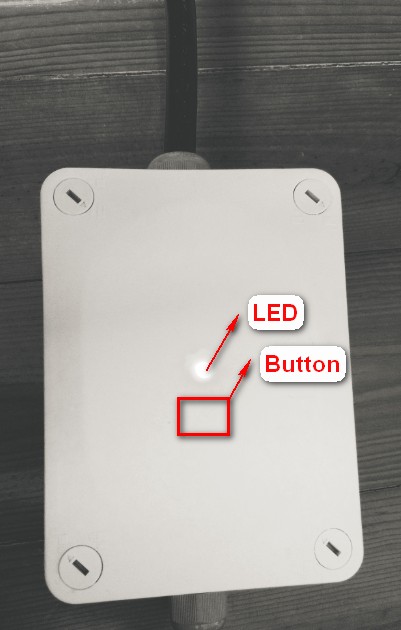

4. Botão e LED

O Botão capacitivo pode executar diferentes funções consoante o estado do EVSE. Atualmente está desligado por software.

O LED RGB fornece uma indicação visual do estado do EVSE:

5. Medidor de energia

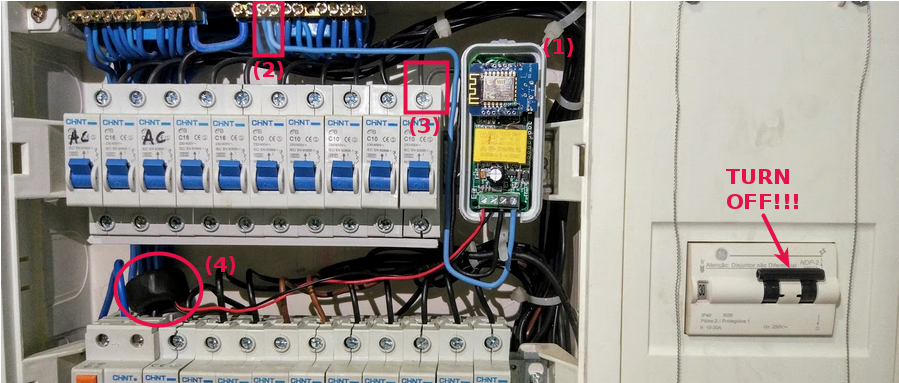

Instalação

Antes de fazer qualquer alteração no quadro elétrico é obrigatório desligar o disjuntor geral do fornecimento de energia.

Configuração

Quando o eNode é ligado à tomada, radia o seu SSID para poder ser acedido.

Aceder ao WiFi do eNode, e navegar para o endereço http://10.1.1.1

No caso de as leituras de energia estarem trocadas é necessário desligar o quadro elétrico, e trocar o CT de orientação. Quando estiver OK clicar no botão do menu, ≡, no canto superior esquerdo.

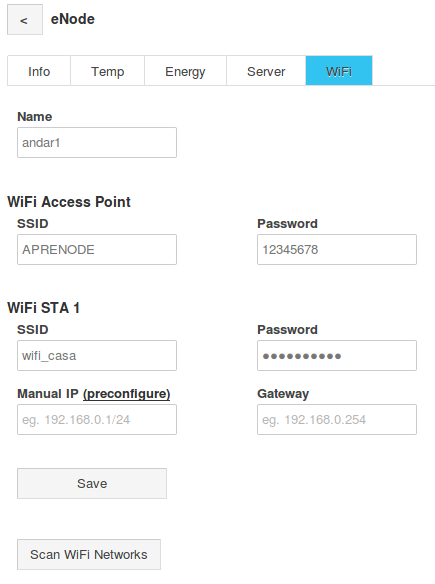

Navegar para a secção WiFi e configurar a rede WiFi local:

Após efetuar a configuração reiniciar o eNode, INFO -> REBOOT. Esperar um pouco e aceder ao eNode da mesma forma, navegar até à página ≡ -> INFO. Se o eNode conseguir ligar à rede WiFi anotar o endereço IP que aparece na secção NETWORK. Caso o eNode esteja ligado a uma rede WiFi externa, apenas radia o seu SSID interno durante os primeiros 5 minutos.

Assim já é possível aceder ao eNode através da rede local através do endereço IP anotado no passo anterior.

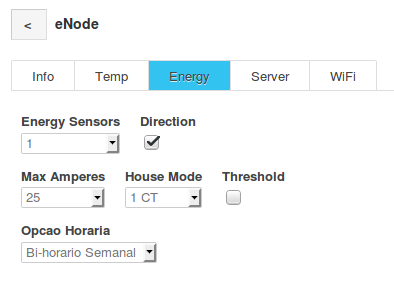

É ainda necessário efetuar as seguintes configurações:
